C.Menampilkan Karakter Pada LCD
Prosedur Percobaan:
1. Pastikan semua supply dalam keadaan off
2. Hubungkan jumper seperti rangkaian dibawah
3. Buatlah listing program yang telah ada pada modul
4. periksakan rangkaian kepada asisten yang mengawas
5. Hidupkan semua supply
6. Upload program dari laptop ke modul
7. Tekan tombol Reset
8. Amati percobaan, jika tidak sesuai perbaiki rangkaian atau program
9. Jika sesuai, maka selesai dan demokan pada asisten yang mengawas
10.Jelaskan prinsip k78erja + program dan hubungan keduanya kepada asisten
11.Demokan ke pembimbing praktikum
12.Matikan supply
1. Hardware [kembali]
2. Rangkaian Simulasi [kembali]
3. Flowchart [kembali]
4. Listing Program [kembali]
6. Kondisi [kembali]
1. Selain LCD, Output Ditambakah LED 1 buah dengan kondisi hidup mati dengan delay 100ms (Ketika Tombol 1 Keypad Ditekan)
2. Selain LCD, Output Ditambakah LED 2 buah dengan kondisi mati hidup dengan delay 50ms (Ketika Tombol 2 Keypad Ditekan)
3. Selain LCD, Output Ditambakah LED 3 buah dengan kondisi mati hidup dengan delay100ms (Ketika Tombol 3 Keypad Ditekan)
4. Selain LCD, Output Ditambakah LED 4 buah dengan kondisi mati 2 buah dan hidup 2 buah dengan delay 50ms (Ketika Tombol 4 Keypad Ditekan)
5. Selain LCD, Output Ditambakah LED 5 buah dengan kondisi hidup 3 buah dan mati buah dengan delay 50ms(Ketika Tombol 5 Keypad Ditekan)
6. Selain LCD, Output Ditambakah LED 3 buah dengan kondisi mati 2 buah dan hidup 1 buah dengan delay 50ms (Ketika Tombol 6 Keypad Ditekan)
7. Selain LCD, Output Ditambakah LED 4 buah dengan kondisi mati 3 buah dan hidup 1 buah dengan delay 50ms (Ketika Tombol 7 Keypad Ditekan)
8. Selain LCD, Output Ditambakah LED 6 buah dengan kondisi hidup 5 buah dan mati 1 buah dengan delay 50ms (Ketika Tombol 8 Keypad Ditekan)
9. Selain LCD, Output Ditambakah LED 6 buah dengan kondisi hidup 4 buah dan mati 2 buah dengan delay 50ms (Ketika Tombol 9 Keypad Ditekan)
10. Selain LCD, Output Ditambakah LED 6 buah dengan kondisi hidup 3 buah dan mati 3 buah dengan delay 50ms (Ketika Tombol 8 Keypad Ditekan)
11. Selain LCD, Output Ditambakah LED 7 buah dengan kondisi hidup 3 buah dan mati 4 buah dengan delay 50ms (Ketika Tombol 0 Keypad Ditekan)
12. Selain LCD, Output Ditambakah LED 7 buah dengan kondisi hidup 2 buah dan mati 5 buah dengan delay 50ms (Ketika Tombol 1 Keypad Ditekan)
13. Selain LCD, Output Ditambakah LED 7 buah dengan kondisi hidup 3 buah dan mati 3 buah dengan delay 50ms (Ketika Tombol 2 Keypad Ditekan)
14. Selain LCD, Output Ditambakah LED 7 buah dengan kondisi hidup 4 buah dan mati 3 buah dengan delay 50ms (Ketika Tombol # Keypad Ditekan)
15. Selain LCD, Output Ditambakah LED 7 buah dengan kondisi hidup5 buah dan mati 2 buah dengan delay 50ms (Ketika Tombol * Keypad Ditekan)
7. Link Download [kembali]
File HTML - Download
Prosedur Percobaan:
1. Pastikan semua supply dalam keadaan off
2. Hubungkan jumper seperti rangkaian dibawah
3. Buatlah listing program yang telah ada pada modul
4. periksakan rangkaian kepada asisten yang mengawas
5. Hidupkan semua supply
6. Upload program dari laptop ke modul
7. Tekan tombol Reset
8. Amati percobaan, jika tidak sesuai perbaiki rangkaian atau program
9. Jika sesuai, maka selesai dan demokan pada asisten yang mengawas
10.Jelaskan prinsip k78erja + program dan hubungan keduanya kepada asisten
11.Demokan ke pembimbing praktikum
12.Matikan supply
1. Hardware [kembali]
2. Rangkaian Simulasi [kembali]
Prinsip Kerja:

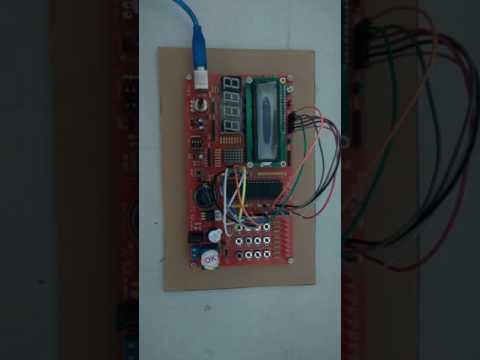

Rangkaian tersusun dari mikrokontroller ATMEGA8535, KEYPAD dan LCD. KEYPAD dihubungkan pada port D (DO-D6), dan LCD dihubungkan pada port A (A0-A7.untuk memulai program silahkan tekan tombol play pada pojok kiri bawah. setelah itu masukkan program dan tunggu program dikompailer. Sebelum memulai silahkan tombol reset. setelah itu apabila keypad tombol 1 ditekan maka LCD akan mencetak tulisan "LABORATORIUM ELDI".
3. Flowchart [kembali]
4. Listing Program [kembali]
$regfile = "m8535.dat" 'Library untuk ATmega 8535
$crystal = 16000000 'Setting crystal yang digunakan
Config Lcdpin = Pin , Rs = PORTA.4 , E = PORTA.7 , Db4 = PORTA.0 'Setting LCD
Config Lcdpin = Pin , Db5 = PORTA.1 , Db6 = PORTA.2 , Db7 = PORTA.3 'Setting LCD
Config Lcd = 16 * 2 'Tipe LCD yang digunakan
DDRD = &B1110000 'Konfigurasi keypad
PORTD = &B11111111 'PORTD aktif high
DDRA = &B11111111 'PORTA sebagai output
Do 'Lakukan perulangan
PORTD = &B1101111 'Aktif saat ditekan angka 1,4,7 dan *
Waitms 10 'Delay selama 10 ms
If PIND.0 = 0 Then 'Jika PIND.0 aktif low
Cls 'Reset LCD
Lcd "LABORATORIUM" 'Cetak tulisan pada LCD
Lowerline 'Baris bawah LCD
Lcd "ELDI" 'Cetak tulisan pada LCD
Waitms 50 'Delay selama 50 ms
Elseif PIND.1 = 0 Then 'Jika tidak PIND.1 aktif low maka
Waitms 10 'Delay selama 10 ms
Cls 'Reset LCD
Lcd "PRAKTIKUM MIKRO" 'Cetak tulisan pada LCD
Lowerline 'Baris bawah LCD
Lcd "SEMANGAT" 'Cetak tulisan pada LCD
Waitms 50 'Delay selama 50 ms
End If 'Akhir kondisi
Loop 'Perulangan program
End 'Akhir6. Kondisi [kembali]
1. Selain LCD, Output Ditambakah LED 1 buah dengan kondisi hidup mati dengan delay 100ms (Ketika Tombol 1 Keypad Ditekan)
2. Selain LCD, Output Ditambakah LED 2 buah dengan kondisi mati hidup dengan delay 50ms (Ketika Tombol 2 Keypad Ditekan)
3. Selain LCD, Output Ditambakah LED 3 buah dengan kondisi mati hidup dengan delay100ms (Ketika Tombol 3 Keypad Ditekan)
4. Selain LCD, Output Ditambakah LED 4 buah dengan kondisi mati 2 buah dan hidup 2 buah dengan delay 50ms (Ketika Tombol 4 Keypad Ditekan)
5. Selain LCD, Output Ditambakah LED 5 buah dengan kondisi hidup 3 buah dan mati buah dengan delay 50ms(Ketika Tombol 5 Keypad Ditekan)
6. Selain LCD, Output Ditambakah LED 3 buah dengan kondisi mati 2 buah dan hidup 1 buah dengan delay 50ms (Ketika Tombol 6 Keypad Ditekan)
7. Selain LCD, Output Ditambakah LED 4 buah dengan kondisi mati 3 buah dan hidup 1 buah dengan delay 50ms (Ketika Tombol 7 Keypad Ditekan)
8. Selain LCD, Output Ditambakah LED 6 buah dengan kondisi hidup 5 buah dan mati 1 buah dengan delay 50ms (Ketika Tombol 8 Keypad Ditekan)
9. Selain LCD, Output Ditambakah LED 6 buah dengan kondisi hidup 4 buah dan mati 2 buah dengan delay 50ms (Ketika Tombol 9 Keypad Ditekan)
10. Selain LCD, Output Ditambakah LED 6 buah dengan kondisi hidup 3 buah dan mati 3 buah dengan delay 50ms (Ketika Tombol 8 Keypad Ditekan)
11. Selain LCD, Output Ditambakah LED 7 buah dengan kondisi hidup 3 buah dan mati 4 buah dengan delay 50ms (Ketika Tombol 0 Keypad Ditekan)
12. Selain LCD, Output Ditambakah LED 7 buah dengan kondisi hidup 2 buah dan mati 5 buah dengan delay 50ms (Ketika Tombol 1 Keypad Ditekan)
13. Selain LCD, Output Ditambakah LED 7 buah dengan kondisi hidup 3 buah dan mati 3 buah dengan delay 50ms (Ketika Tombol 2 Keypad Ditekan)
14. Selain LCD, Output Ditambakah LED 7 buah dengan kondisi hidup 4 buah dan mati 3 buah dengan delay 50ms (Ketika Tombol # Keypad Ditekan)
15. Selain LCD, Output Ditambakah LED 7 buah dengan kondisi hidup5 buah dan mati 2 buah dengan delay 50ms (Ketika Tombol * Keypad Ditekan)
