- Mengecek operasi dari gerbang logika dasar
- Memahami konsep gerbang logika dasar, Aljabar Boelean, dan PetaKarnaugh
- Memahami konsep penyederhanaan suatu fungsi logika menggunakan Ajabar Boelean dan Peta Karnaugh
- Memahami prinsip dasar dari Multivibrator
- Mengetahui berbagai macam flip-flop dan pemakaiannya
- Panel DL 2203C
- Panel DL 2203D
- Panel DL 2203S
- Jumper
Gerbang Logika Dasar
1. Gerbang AND
Gambar 1.1 (a) Rangkaian dasar gerbang AND (b) Simbol gerbang AND
Tabel 1.1 Tabel Kebenaran Logika AND
2. Gerbang OR
Gambar 1.2 (a) Rangkaian dasar gerbang OR (b) Simbol gerbang OR
Tabel 1.2 Tabel Kebenaran Logika OR
3. Inverter ( Gerbang NOT )
Gambar 1.3 (a) Rangkaian dasar gerbang NOT (b) Simbol gerbang NOT
Tabel
1.3 Tabel Kebenaran Logika NOT
Gerbang NOT merupakan gerbang di mana keluarannya akan selalu
berlawanan dengan masukannya. Bila pada masukan diberikan tegangan ,maka
transistor akan jenuh dan keluaran akan bertegangan nol. Sedangkan bila pada
masukannya diberi tegangan tertentu, maka transistor akan cut off, sehingga
keluaran akan bertegangan tidak nol.
4. Gerbang NOR
(a)
(b)
Gambar 1.4 (a) Rangkaian dasar gerbang NOR (b) Simbol gerbang NOR
Tabel 1.4 Tabel Kebenaran Logika NOR
5. Gerbang NAND
Gambar 1.5 (a) Rangkaian dasar gerbang NAND (b) Simbol gerbang
NAND
Tabel 1.5 Tabel Kebenaran Logika NAND
Gerbang NAND adalah gerbang AND yang keluarannya disambungkan ke
inverter. Dan nilai dari tabel kebenarannya merupakan kebalikan dari tabel
kebenaran dari gerbang AND.
6. Gerbang Exlusive OR (X-OR)

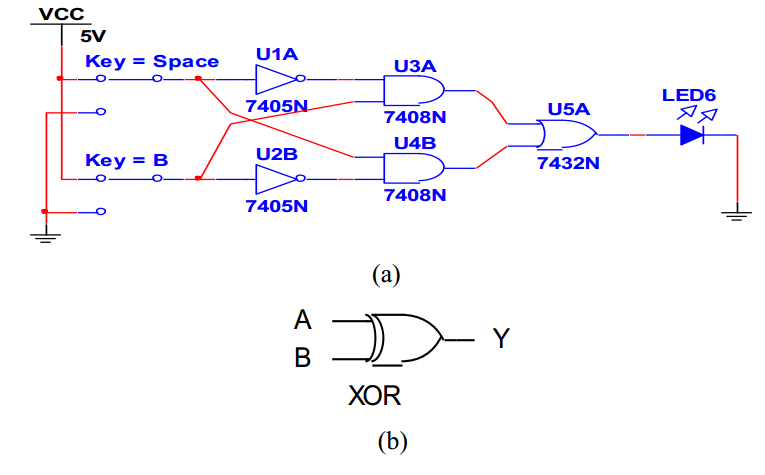

Gambar 1.6 (a) Rangkaian dasar gerbang X-OR (b) Simbol gerbang X-OR
Tabel 1.6 Tabel Kebenaran Logika X-OR
X-OR merupakan gerbang OR yang bersifat exlusif, di mana keluarannya
akan nol jika masukannya bernilai sama, dan jika salah satu masukannya
berbeda maka keluarannya akan bernilai 1.
Multivibrator
Multivibrator termasuk kedalam rangkaian generatif, artinya suatu rangkaian yang satu atau lebih titik keluarannya dengan sengaja dihubungkan kembali kemasukan untuk memberikan umpan balik.
Multivibrator adalah rangkaian sekuensial atau rangkaian aktif. Rangkaian ini dirancang untuk mempunyai karakteristik jika salah satu rangkaian aktif bersifat menghantar, maka rangkaian aktif yang lain bersifat cut-off atau terpancung. Multivibrator berfungsi untuk menyimpan bilangan biner, mencacah pulsa, menahan atau mengingat pulsa trigger, menyerempakkan operasi aritmatika, dan fungsi lain yang ada dalam sistem digital. Keluarga multivibrator yang akan dibahas adalah rangkaian astabil, rangkaian bistabil dan rangkaian monostabil.
1. Multivibrator Astabil
Multivibrator astabil adalah multivibrator yang tidak mempunyai keadaan stabil. Multivibrator akan berada pada salah satu keadaan selama sesaat dan kemudian berpindah ke keadaan lain selama sesaat pula. Keluaran berosilasi di antara dua keadaan tinggi dan rendah ditentukan oleh parameter rangkaian dan tidak memerlukan pulsa masukan.Oleh karena itulah multivibrator astabil disebut juga multivibator bebas bergerak atau free running multivbrator.Multivibrator ini biasa digunakan sebagai pembangkit pula(clock). Multivibrator astabil juga dapat dibangun menggunakan transistor IC pewaktuan dan resistor.
2. Multivibrator Monostabil
Multivibrator ini hanya mempunyai satu keadaan stabil. Kuasi stabil terjadi bila keadaan stabil dipicu ke keadaan lain. Waktu perubahan dari keadaan stabil dipicu ke keadaan lain. Waktu perubahan dari keadaan tidak stabil ke keadaan stabil (kuasi stabil) ditentukan oleh rangkaian RC.Monostabil juga disebut ultivibrator satu bidikan (one shot multivibrator).
3.Multivibrator Bistabil
Rangkaian mulvibrator bistabil adalah rangkaian multivibrator yang mempunyai dua keadaan stabil yaitu stabil tinggi atau keadaan logika tinggi dan stabil rendah atau stabil rendah atau keadaan logika rendah. Keluaran bistabil akan berubah dari keadaan tinggi ke keadaan rendah atau sebaliknya jika rangkaian tersebut
diberi suatu masukan atau di-triger. Rangkaian bistabil disebut juga
flipflop.Ada beberapa macam flip-flop yaitu S, D, Togle, JK, dan JK
master save flipflop.
4. Tugas Pendahuluan [kembali]
Percobaan 2 : Aljabar Boolean
Diberikan fungsi :
Dengan menggunakan Peta Karnaugh dan aljabar Boolean fungsi di atas dapat disederhanakan menjadi
Hasil Percobaan :
[KEMBALI KE ATAS]
4. Tugas Pendahuluan [kembali]
Percobaan 2 : Aljabar Boolean
Diberikan fungsi :
Dengan menggunakan Peta Karnaugh dan aljabar Boolean fungsi di atas dapat disederhanakan menjadi
Prosedur Percobaan:
1. Buat rangkaian seperti gambar berikut : Diagram logika dari rangkaian yang menyatakan dua bentuk ekivalen dari fungsi yang telah disederhanakan ditunjukkan pada gambar dibawah ini
Bentuk gerbang dari dua fungsi logika yang memiliki hasil yang sama
2. Catat hasil yang didapat tersebut dalam bentuk tabel pada jurnal.Bandingkan hasil di dapat dengan persamaaan awal.
Hasil Percobaan :
Rangkaian Sederhana 1
Video Simulasi Percobaan
Video Gerbang Logika Dasar
A.Prosedur percobaan [kembali]
1. Buat rangkaian seperti pada gambar dibawah ini.
2. Set switch B0 dan B1 sesuai dengan jurnal, catat output H yang terjadi tabel kebenaran
3. Sekarang ganti switch B0 dengan input clock dan paralel kan ke output H
4. Gambarkan bentuk sinyal keluaran pada tiap-tiap gerbang logika
3. Sekarang ganti switch B0 dengan input clock dan paralel kan ke output H
4. Gambarkan bentuk sinyal keluaran pada tiap-tiap gerbang logika
Jurnal Gerbang Logika Dasar
Video Gerbang Logika Dasar
E.Analisa [kembali]
Percobaan satu yaitu tentang gerbang logika dasar,
dimana gerbang logika yang digunakan adalah gerbang NOT, AND, XOR, NAND, dan XNOR. Dapat dilihat pada table percobaan
satu yang ada pada jurnl. B1 dan B0 dihubungkan dengan seluruh gerbang logika
yang telah disebutkan di atas, dan khusus pada NOT inputannya hanya B1.
Keluaran dari tiap-tiap gevbang logika tersebut diberikan indicator berupa LED.
Dimana apabila LED hidup berarti keluarannya adalah 1 dan apabila mati berarti
keluarannya adalah 0.
Dapat dilihat pada saatinputan B1=1 dan B0=0, LED pada
NOT mati, OR hidup, XOR hidup, NAND hidup, dan XNOR mati. Pada saat B1=1 dan
B0=1, maka LED pada NOT mati, AND hidup, OR hidup, XOR mati, NAND mati, NOR
mati, dan XNOR mati. Hasil output tersebut dihasilkan sesuai dengan prinsip
kerja dari masing-masing gerbang logika. Dimana output dari masing-masing
gebang adalah :
NOT :
outputnya adalah kebalikan dari nilai inputnya;
AND : outputnya
adalah hasil kali dari inputnya;
OR :
outputnya adalah hasil penjumlahan dari inputnya;
XOR : (jika
jumlah kaki inputan genap) outputnya akan bernilai 1 saat jumlah inputnya
bernilai ganjil, (jika jumlah
kaki inputan ganjil) outputnya akan bernilai satu saat inputnya bernilai genap;
NAND :
(kombinasi dari NOT dan AND) outputnya adalah kebalikan dari output AND;
NOR : (NOT dan
OR) outputnya adalah kebalikan dari output OR;
XNOR : (NOT dan
XOR) outputnya adalah kebalikan dari output XOR.
Pada baris kedua pada gerbang NAND, pada saat B1=0 Dn
B0=1 output pada NAND tersebut seharusnya adalah 1 tetapi pada table yang ada
di jurnal adalah 0. Kesalahan yang terjadi mungkin saja pada saat praktikan
menyalin nilai ke jurnal. hal tersebut praktikan sebutkan karena jika
kesalahnya terjadi pada rangkaian maka nilai yang tidak tepat pasti tidak hanya
satu nilai saja.
1. Buatlah rangkaian seperti pada gambar berikut
Rangkaian J-K flip flop dan D flip flop
B.Jurnal [kembali]
Jurnal J-K flip flop dan D flip flop
Video Simulasi J-K flip flop dan D flip flop
D.Analisa [kembali]
Pada percobaan kedua yaitu tentang D flip flop dan JK

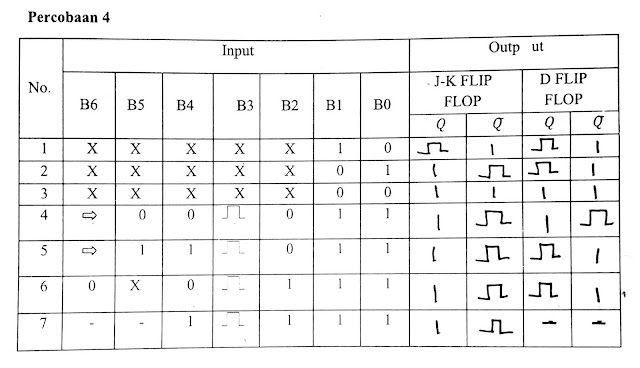

flip flop. Hasilnya dapat dilihat pada table percobaan 4 yang ada pada jurnal
di atas. Pada D flip flop B6 dihubungkan dengan clock, B5 inputan D, B1 pada
Set dan B0 adalah Reset. Pada JK flip flop, keadaan Set dan Reset sama dengan
flip flop D, J dan K-nya adalah B2 dan B4, serta B3 adalah Clock.
Dapat
dilihat pada baris ke empat,Set dan Reset dberi nilai high sehingga flip flop D
aktif, lalu clock pada flip flop D diberi nilai high (berinlai 1) , sebelumnya
inputan D telah diberi nilai 0 sehingga nilai 0 digeser ke Q saat diberi clock
maka nilai Q’ adalah 1 (nilainya kebalikan dari Q). Pada baris kelima keadaan
dan perlakuan sama dengan baris keempat tetapi nilai inputan D diberi nilai 1,
maka terlihat nilai Q adalah 1 dan Q’ adalah 0.
Pada
flip flop JK pada baris keempat set dan reset diberi nilai high (1) maka flip
flop JK dalam keadaan aktif. J dan K diberi nilai 0, dandiberikan juga clock
terlihat nilai pada Q adalah 1 dan Q’ berinilai 0. Lalu pada baris kelima J dan
K diberi nilai 0 dan 1 terlihat keluaran pada Q dan Q’ adalah 1 dan 0. Hasil di
atas sesuai dengan table kebenaran JK flip flop yang ada. Dapat dilihat pada
table di bawah ini.
Pada tabel kebenaran JK flip flop di bawah terdapat keadaan terlarang. Dikatakan terlarang karena pada keaadan normal nilai Q' adalah kebalikan dari nilai Q tetapi pada tabel tersebut terlihat bahwa nilai Q' sama dengan nilai Q.
Pada tabel kebenaran JK flip flop di bawah terdapat keadaan terlarang. Dikatakan terlarang karena pada keaadan normal nilai Q' adalah kebalikan dari nilai Q tetapi pada tabel tersebut terlihat bahwa nilai Q' sama dengan nilai Q.
Tabel Kebenaran J-K flip flop
Rangkaian Dalam D flip flop
Tabel Kebenaran D flip flop
6. Link Download [kembali]
Untuk download Rangkaian dan Video Simulasi percobaan diatas bisa di download
[KEMBALI KE ATAS]
